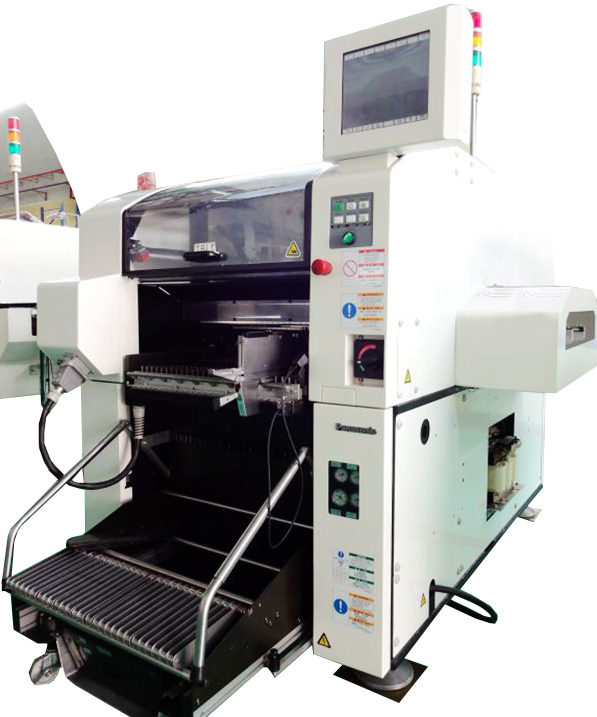

產品詳細松下多功能貼片機DT401
型號名: DT401-M DT401-F
型號: KXF-E53C KXF-E64C
基版尺寸:L50mm x W50mm to L330mm x W250mm L50mm x W50mm to L510mm x W460mm
貼裝節拍:0.7s/芯片(編帶,散料) 0.8s/QFP(單托盤)1.2s/QFP
貼裝精度:+-50um/ 芯片cpk>1, +-35um/QFP()Cpk>1
元件尺寸:1005芯片- L100mm x W90mm x T25mm
更換時間:2.0s 0.9s (基板長度240mm x 以下)
電源:三相AC200-400v, 1.7kVA
空壓源:0.49MPa, 150L/m (A.N.R)
設備尺寸:W1260 mm x D2512mm x H1430mm W1260 mm x D2722mm x H1430 mm
重量: 1400KG 1560KG
Panasonic DT401-MF
實現廣泛的元件對應能力和高精度貼裝
對應直接吸附托盤的模塊化多功能貼裝機
松下多功能貼片機DT401特點說明：
1,直接吸附托盤供料器和料架一次交換臺車，提高稼動率。
采用直吸吸附
移載貼裝頭直接吸附托盤元件，能進行各種怪異形狀的元件的高速貼裝。
稼動中的托盤供給
利用裝置在供料器上部的補料部，無須停止生產，進行斷料時的托盤供給。
料架一次交換臺車
機種轉換時，能一次性更換編帶式料架。
